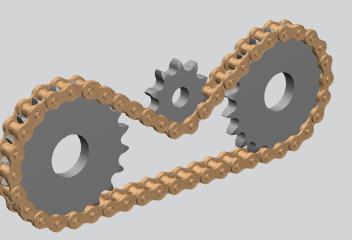

链轮链条传动

链轮链条传动时通过链条的滚子部与链轮的齿部啮合，传递动力作为张力的机械传动方式。主要用途分为两类，一类是连接马达用于动力传动，另一类是利用链条上的附加件直接或间接的传递工件。链轮链条都是专用零件，只有配套的链条和链轮才能组合传动。

链条传动的优缺点

优点：

① 可用于长距离动力传递；

② 容许张力高，可用于重物传送，过载能力大；

③ 能在高温、多尘、潮湿等恶劣环境下工作；

④ 无弹性滑动和滑差，平均传动比准确。

缺点：

① 仅能用于两个平行的轴之间传动；

② 传动平稳性差、易磨损；

③ 运动时易产生振动、噪声、冲击；

④ 不宜用于需要快速正反向切换的场合。

链传动主要零部件组成

链传动主要由链轮、链条、惰轮、张力调整器组成，附件有接头链节，有的传动中还会用到链条导轨。

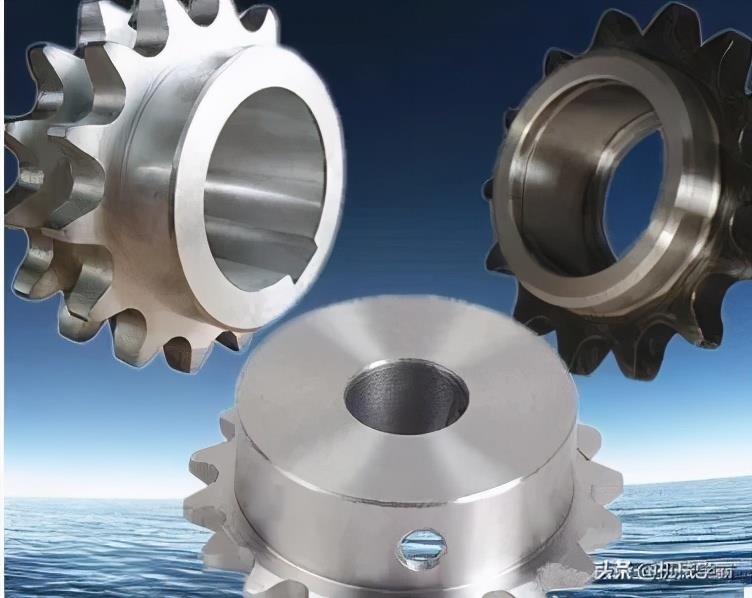

链轮

链轮是与链条啮合并传递动力的机械部件，通常采用键槽 螺纹孔加工，齿面都需经过热处理，常用材质有Q235、Q275、45、灰铸铁等，齿形为3弧1直线（3段圆弧1条直线）。

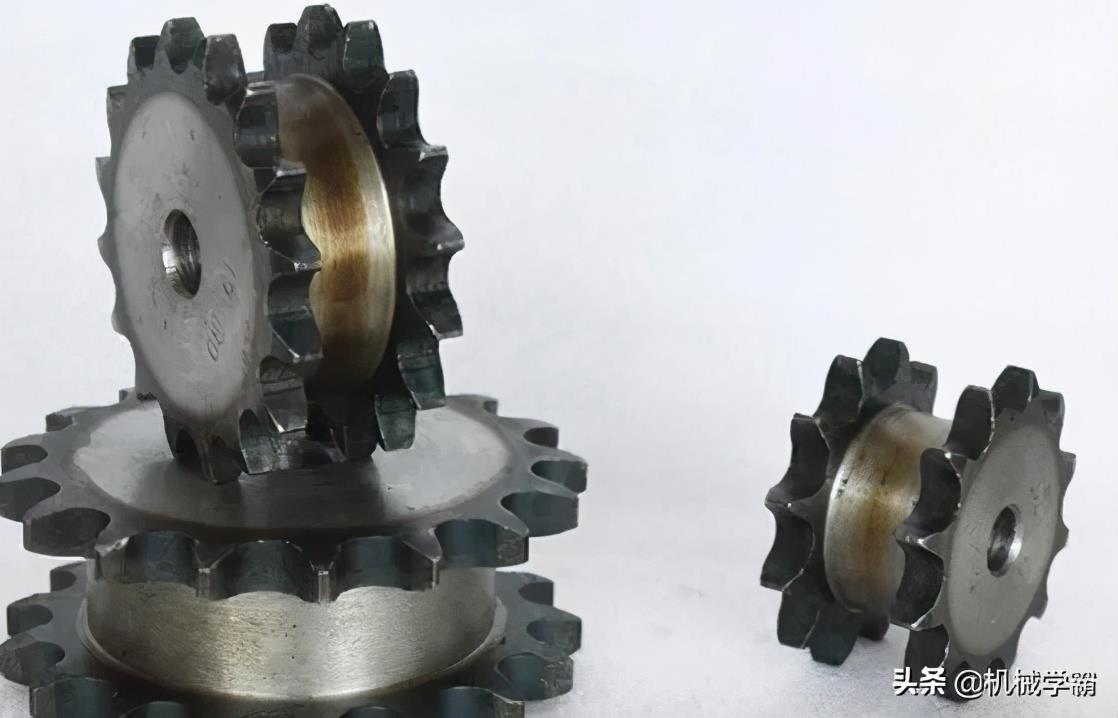

双链轮

链条

链条是与链轮连接并传递动力的机械部件，链条长度以链节数来表示。链节数最好取为偶数，以便链条联成环形时正好是外链板与内链板相接，接头处可用弹簧夹或开口销锁紧。常用链条有滚子链和齿形链，齿形链多用于高速或精度要求较高的场合，但是成本较高，结构也较复杂。

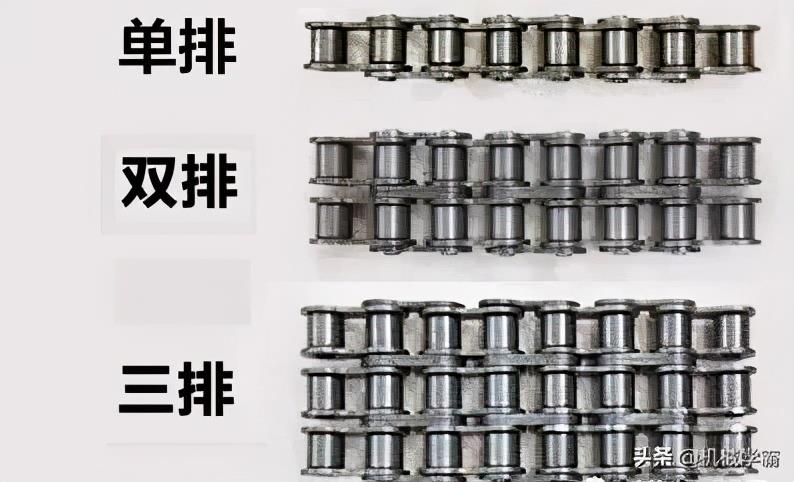

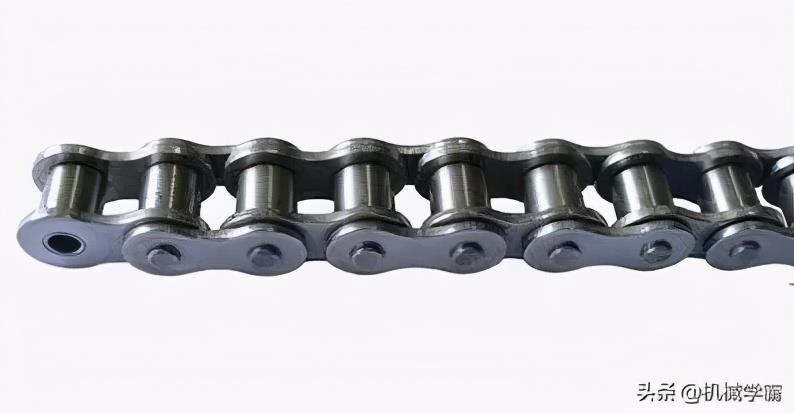

滚子链条

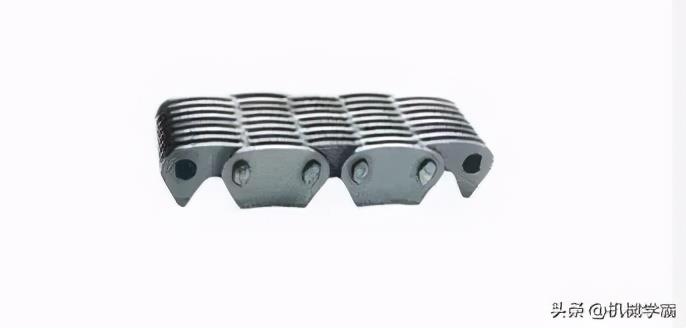

齿形链条

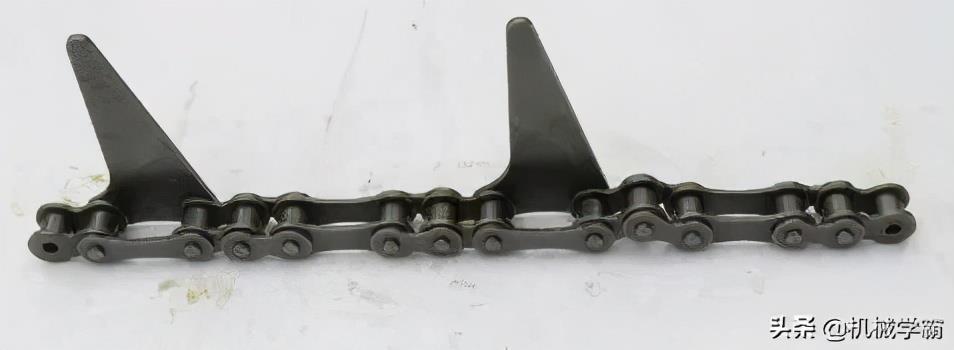

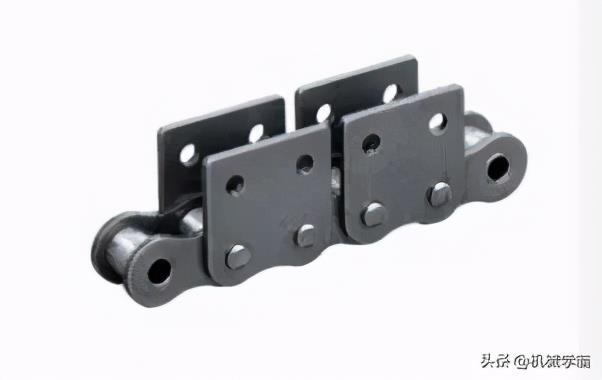

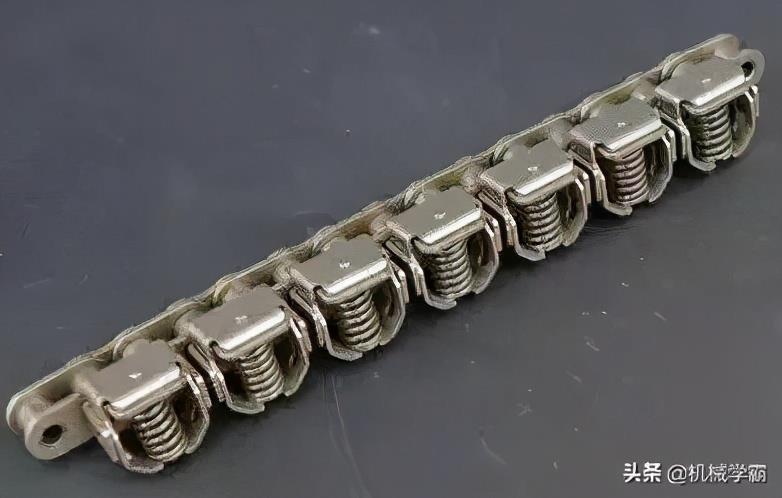

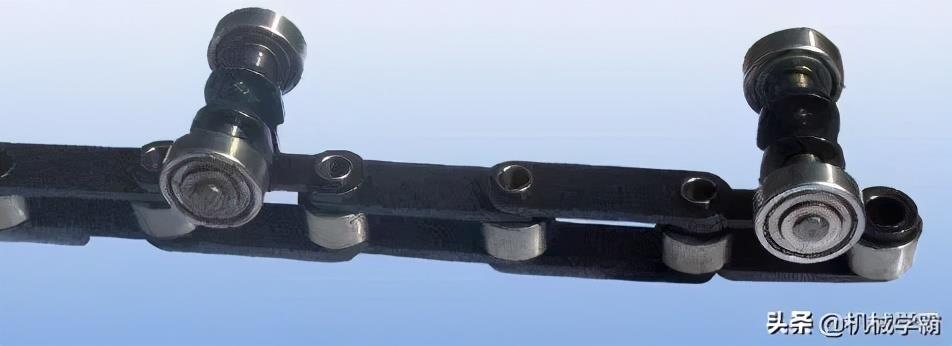

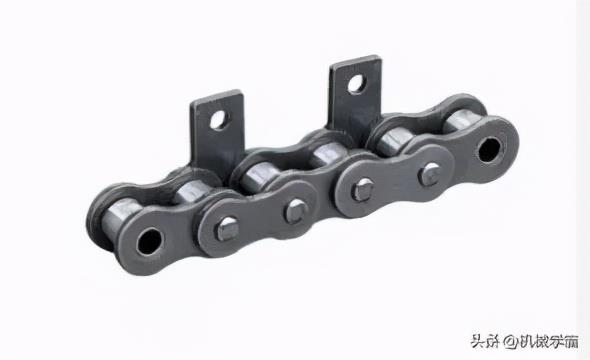

异型链条

异型链条

夹膜链条

异型链条

异型链条

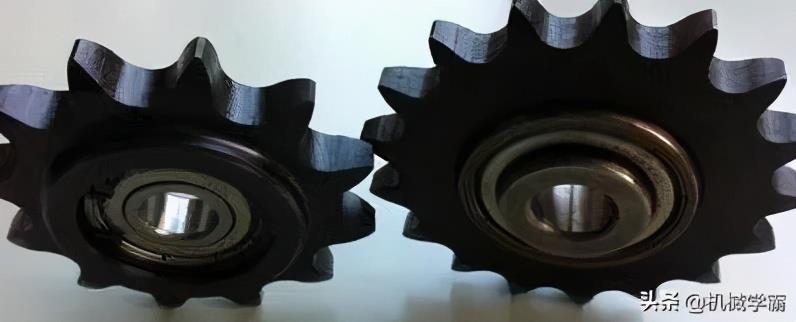

惰乱

在链传动中对链条施加张力防止链条的震动、噪音及链轮啮合不良。

惰乱

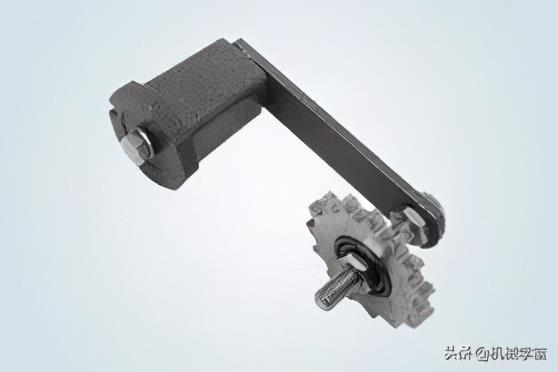

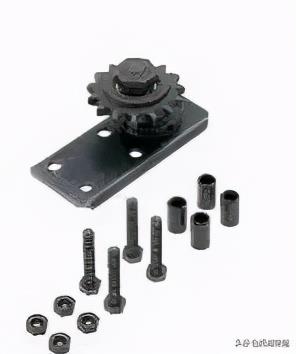

张紧轮

张力调整器及导轨附件

链传动的周边附件，张力调整器可节省对松弛链条进行调节的时间。导轨通常用于特制链条用于物体传送时，对链条进行定位导向使用。

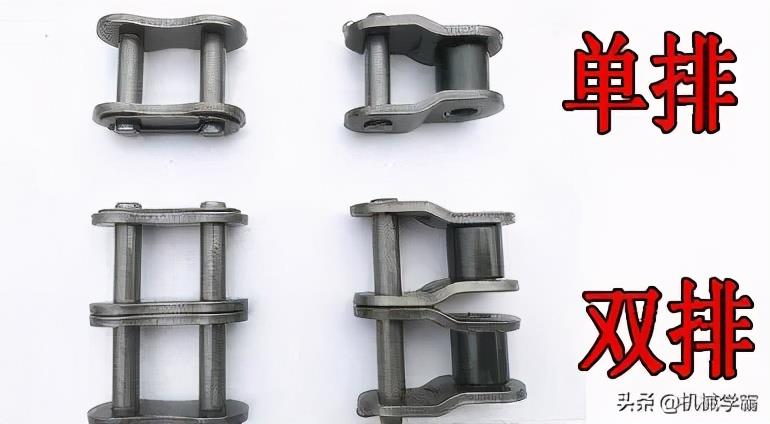

链条接头

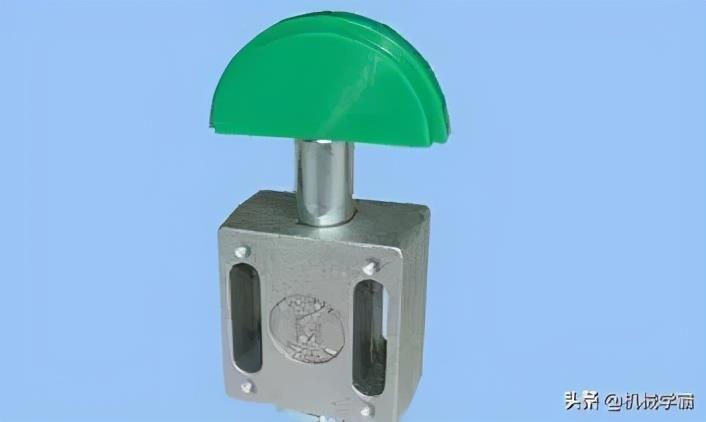

张力调整器

张力调整器

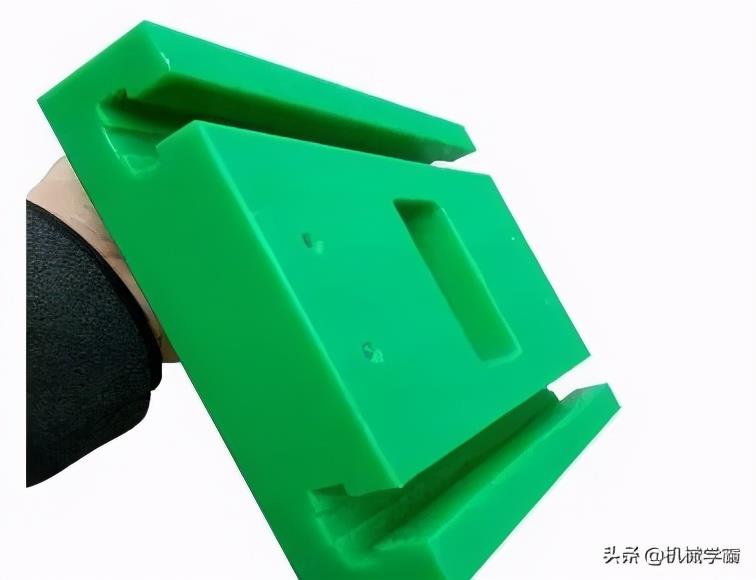

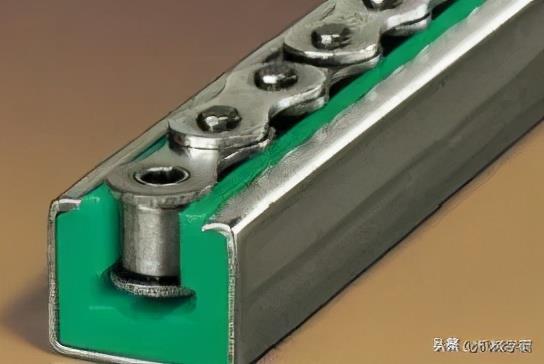

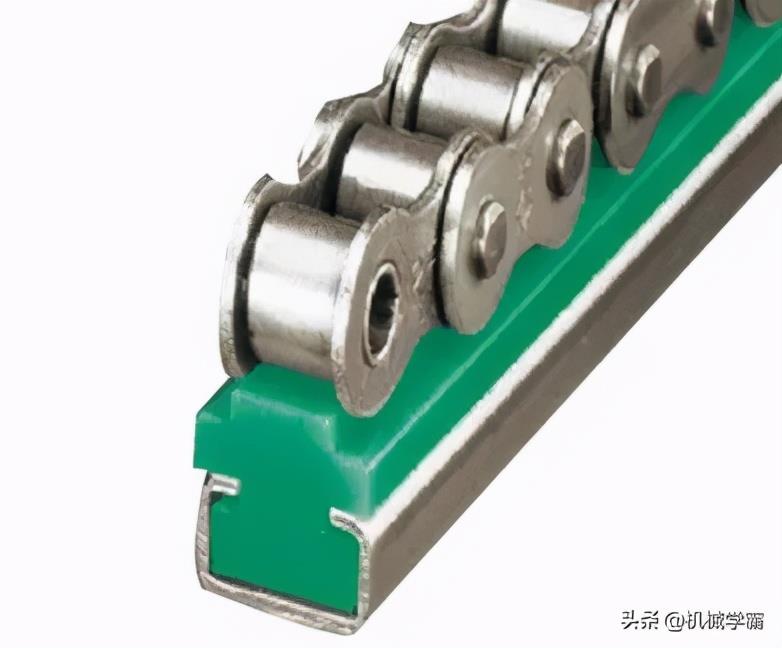

链条导轨

链条导轨

链条导轨
